KBC-3000可编程图像测试云台

KBC-3000可编程图像测试云台是深圳三恩时科技有限公司研制的摄像头测试专用云台。本产品采用伺服电机、丝杆、可编程触摸控制器为摄像镜头评价体系提供专业的测试平台，适用于大尺寸图卡的测试。
可编程图像测试云台，（如图1）主要由：滚珠丝杆、轨道、相机安装平台、平台升降系统、可编程控制系统等组成。

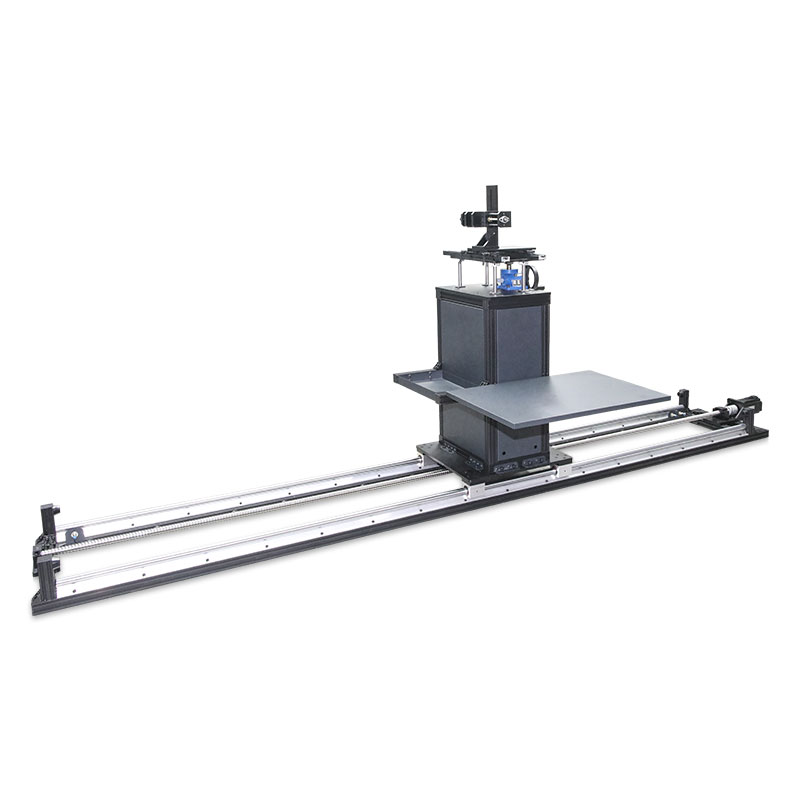

图1 可编程图像测试平台

产品特点

1. 操作方便，使用简单，主控系统采用7寸触摸彩色显示屏。

2. 采用伺服电机、滚珠丝杆传动可精确控制行驶距离，精度达±0.05mm以上。

3. 行驶方式可手动控制，也可根据需求编程自动控制。

4. 测试平台上安装有手动升降平台（1米到1.7米），可满足不同高度需求。

5. 导轨有效行程3000mm。

6. 电脑桌尺寸：500mm*700mm

7. 移动速度可设置，≤1m/s。

8. 控制方式：触摸屏+手动控制盒

9. 运行方式：可编程+手动控制

10. 标准载重：100kg

维护保养

1. 测试平台的免费保修期为壹年。

2. 测试平台进行维护时，应关闭主电源，拔掉电源线。

3. 定期（建议1个月1次）对测试平台进行清理、清洁。用干净抹布，擦净丝杆和轨道上面的油污，之后在丝杆和轨道上均匀涂抹适量润滑油脂

4. 如遇故障请及时联系厂家，不可自行更换配件，以免产生安全隐患或导致灯箱损坏。

意外处理

1. 平台在运行的过程中，如果遇到意外，请迅速按下急停开关。

2. 平台在运行过程中，不小心触碰到正负限位，平台将停止运行，此时要往反方向运行脱离正负限位。

注意事项

1. 注意使用合适的电源，在使用前查看灯箱背面的电源标签。

2. 确保平台与易燃和可燃物之间保留安全距离。应放置在通风凉快（如风扇或空调风能吹到位置）的地方。

3. 平台不能在有爆炸性危险的环境空间内使用。

4. 注意不能将平台放置在潮湿有水及水管和消防水洒附近的位置，应保持周围环境的干燥。

5. 可用干净、不起毛的白布去除平台表面的污渍，禁用化学溶剂擦拭和用硬物刮擦。

6. 对平台进行维护保养及更换配件时，应切断主电源。

装箱清单（标配）
