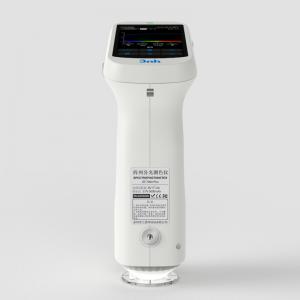

阵列分光测色仪ST-700d Plus

2022-11-17

ST-700d Plus是3nh运用自主分光核心技术研发的阵列分光测色仪,采用内置硅光电二极管阵列(双列40组)感应器和工业级MCU,强大的数据处理能力保障了测量数据的稳定性和准确性。阵列分光测色仪ST-700d Plus重复性ΔE*ab 轻松控制在0.02以内,台间差ΔE*ab 控制在0.18以内,可用于各种场合条件下的精确色彩测量,大尺寸触摸屏查看测量结果更方便,仪器测量数据与日本、美国、欧洲等其它竞品具有一致性。



阵列分光测色仪ST-700d Plus配备Φ8mm(平台+尖嘴)、Φ4mm(平台+尖嘴)、1x3mm五个测量口径,适应性更广,测量颜色精准、性能稳定,在塑胶电子、油漆涂料、纺织印染、印刷纸品、汽车、医疗、化妆品和食品等行业,在科研机构、实验室领域均有广泛应用。


阵列分光测色仪ST-700d Plus特点



1、硅光二极管阵列(双40阵列)传感器

更大面积的双40阵列传感器,强光不会饱和、弱光灵敏度更高和较宽的光谱响应范围,保证了仪器测量速度、准确性、稳定性和一致性,掌握核心技术,与国际标准同一平台,实现完好兼容。

硅光二极管阵列(双40阵列)传感器

2、采用全波段均衡LED光源+UV光源

阵列分光测色仪ST-700d Plus采用360~780nm全波段均衡LED光源和UV光源作为仪器照明光源,在可见光范围内有充足的光谱分布,避免了白光LED在特定波段的光谱缺失,荧光材料也可轻松测量,保证了仪器测量结果的准确性。

360~780nm全波段均衡LED光源和UV光源

3、光栅分光技术

采用平面光栅分光技术,具有更高的分辨率,让色彩测量更精准。

光栅分光技术

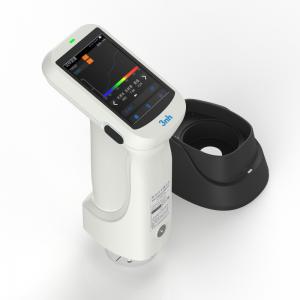

4、非接触式自动白板校验

阵列分光测色仪ST-700d Plus配置智能校准底座,可进行非接触式自动白板校验,专业级标准白板反射率R%≥95%表面均匀性好,稳定性高,可获得重复的准确数据

非接触式自动白板校验

5、基于人机工程学的新颖时尚外观设计

大尺寸触摸屏更方便查看测量结果和色彩判定,手握部位以及测量按钮的位置都是精心设计,可以满足不同的握持习惯,平滑精细的表面,源于高精度的外观处理艺术。

人机工程学的新颖时尚外观设计

6、配备五个测量口径更大满足样品测量需求

阵列分光测色仪ST-700d Plus出厂标配Ø8mm平台口径、Ø8mm尖口径、Ø4mm平台口径、Ø4mm尖口径、1x3mm口径共五个测量口径,满足了大部分特殊样品的测量需求。

配备五个测量口径

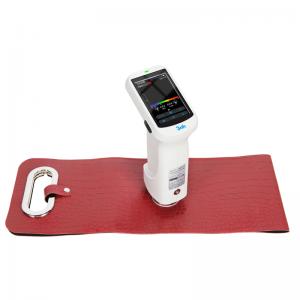

7、摄像头取景定位可清楚观察被测量区域

阵列分光测色仪ST-700d Plus内置摄像头取景定位,通过摄像头实时取景,能精准判断出物体被测部位是否为目标中心,提高了测量效率和准确性。

摄像头取景定位可清楚观察被测量区域

8、优秀的台间差与重复性

重复性ΔE*ab≤0.02,台间差ΔE*ab≤0.18数据稳定可靠,确保多台设备测量数据的一致性,可用于配色和精确颜色传递。


优秀的台间差与重复性

9、多种颜色测量空间及观测光源

提供CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsell(C/2)颜色空间,以及多种观测光源D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF,ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5,可定制光源(共计41种光源,部分通过上位机/APP实现),可以满足不同测量条件下的特殊测量需求。

多种颜色测量空间及观测光源

10、采用国际通用的D/8 SCI/SCE合成技术

采用D/8(SCI/SCE)测量结构、更客观地体现色彩本身,减少物体表面纹理对测试结果的影响,符合标准CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7

通用的D/8 SCI/SCE合成技术

11、双光路系统测色更精准

双光路系统,可见光范围内光学分辨率小于10nm,可同时测量样品SCI、SCE光谱。

双光路系统测色更精准

12、支持Android、IOS、Windows、微信小程序、鸿蒙

阵列分光测色仪ST-700d Plus支持Android、IOS、Windows、微信小程序、鸿蒙系统,适用于各个行业的品质监控和颜色数据管理。将用户的颜色管理数据化,比较颜色差别,生成测试报告,提供多种色空间测量数据,定制化客户的颜色管理工作。

支持Android、IOS、Windows、微信小程序、鸿蒙



阵列分光测色仪ST-700d Plus技术参数



产品名称阵列分光测色仪ST-700d Plus
照明方式 D/8(漫射照明,8°方向接收)
SCI/SCE测量;包括UV/排除UV测量
符合标准CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
积分球尺寸 Φ40mm
照明光源 组合全光谱LED光源,UV光源
分光方式 平面光栅分光
感应器 大面积硅光电二极管阵列(双列40组)
测量波长范围 360~780nm
波长间隔 10nm
反射率测定范围 0~200%
测量口径配置 五口径:8mm平台+8mm尖嘴+4mm平台+4mm尖嘴+1*3mm
定位方式 稳定片定位+摄像头取景定位
白板检验方式 非接触式自动白板校验
含光方式 同时测试SCI/SCE
颜色空间 CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsell(C/2)
色差公式 ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter)
其它色度指标 光谱反射率,白度(ASTM E313-00,ASTM E313-73,CIE/ISO,AATCC,Hunter,TaubeBergerStensby),
黄度(ASTM D1925,ASTM E313-00,ASTM E313-73)
同色异谱指数Mt,
沾色牢度,变色牢度,力份(染料强度,着色力),遮盖度
8度光泽度,555色调分类,黑度(My,dM),色密度CMYK(A,T,E,M),Tint(ASTM E313-00),色密度,孟赛尔(部分功能功能通过上位机实现)
观察者角度 2°/10°
观测光源 D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F12(TL83/U30),B,U35,NBF,
ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-C2,LED-C3,LED-C5,可定制光源(共计41种光源,部分通过上位机/APP实现)
显示 光谱图/数据,样品色度值,色差值/图,合格/不合格结果,颜色仿真,颜色偏向
测量时间 约1.5s
重复性 色度值:MAV/SCI,ΔE*ab 0.02以内(预热校正后,以间隔5s测量白板30次平均值)
分光反射率:MAV/SCI,标准偏差0.07%以内(400~700nm)
台间差 MAV/SCI,ΔE*ab 0.18以内(BCRA系列Ⅱ 12块色板测量平均值)
显示精度 0.01
测量方式 单次测量,平均测量(2~99次)
内存 APP海量存储
准确性保证 保证一级计量合格
尺寸 长X宽X高=114X70X208mm
重量 约435g(不含校正座)
电池电量 锂电池,3.7V,5000mAh,8小时内8500次
照明光源寿命 10年大于150万次测量
显示屏 TFT 真彩 3.5inch,电容触摸屏
接口 USB,蓝牙®5.0
存储数据 标样500条,试样20000条(一条数据可同时包括SCI/SCE),APP/PC海量存储
软件支持 Andriod,IOS,Windows,微信小程序,鸿蒙
语言 简体中文,English,繁体中文
操作温度范围 0~40℃,0~85%RH(无凝露),海拔:低于2000m
存储温度范围  -20~50℃,0~85%RH(无凝露)
标准附件 电源适配器、数据线、说明书、品质管理软件(官网下载)、校正盒、保护盖、腕带、测量口径
可选附件 微型打印机、粉末测试盒
注: 技术参数仅为参考,以实际销售产品为准
