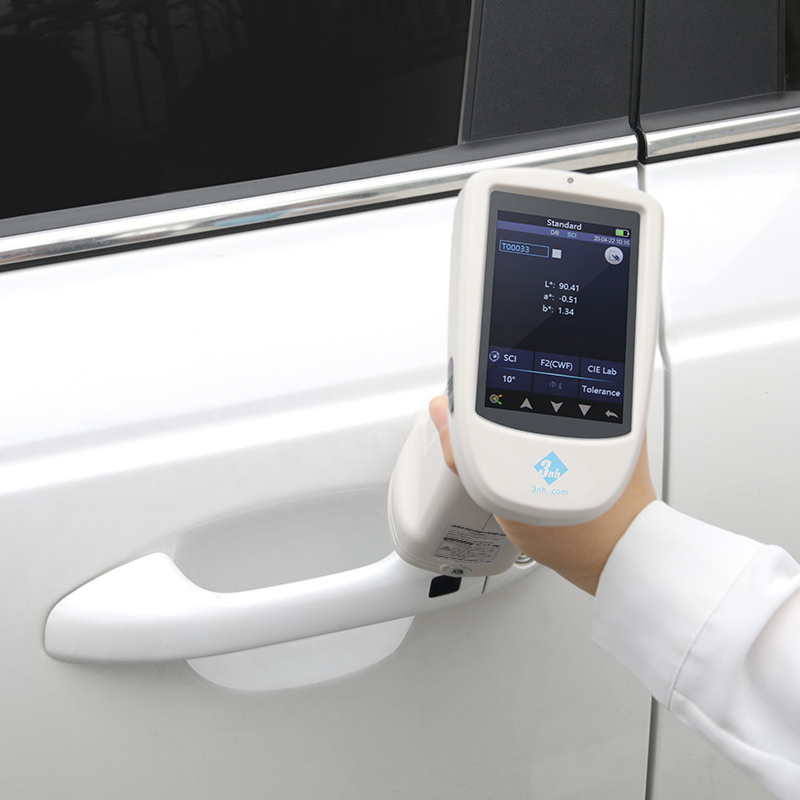

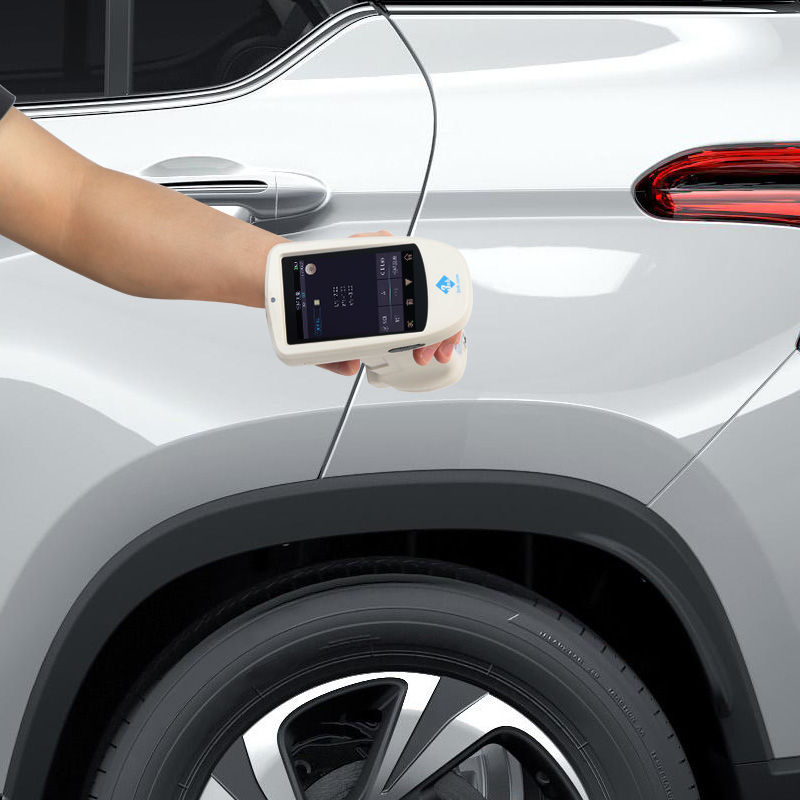

泰双TS7700分光测色仪

2021-07-27

泰双TS7X系列光栅分光测色仪是3nh公司花费3年时间、精心设计的、完全拥有自主知识产权的光栅分光测色仪。仪器采用1000线精密闪耀光栅作为分光元件,采用光敏面积比较大的硅光电池阵列作为探测器,采用高寿命的全光谱LED作为光源,光学分辨率在可见光范围内小于10nm。



在CIE推荐的D8几何光学照明条件下,泰双TS7700分光测色仪可精确测量样品/荧光样品的SCI、SCE反射率数据,在多种颜色空间下,能够对各种色差公式、颜色指数进行精准测量和表述。借助泰双TS7700分光测色仪可轻松实现颜色的精确传递,也可做为精准配色系统的检测设备。

泰双TS7700分光测色仪在各类产品的色差品质管控方面也有广泛的应用。泰双TS7700配有高端颜色管理软件,连接电脑使用,实现更多功能扩展。仪器性能稳定、测量颜色精准、功能强大,在塑胶电子、油漆涂料、纺织印染、印刷纸品、汽车、医疗、化妆品和食品等行业,在科研机构、实验室领域均有广泛应用。



泰双TS7700分光测色仪特点



1、硅光二极管阵列(双40阵列)传感器

更大面积的双40阵列传感器,强光不会饱和、弱光灵敏度更高和较宽的光谱响应范围,保证了仪器测量速度、准确性、稳定性和一致性,掌握核心技术,与国际标准同一平台,实现完好兼容。
硅光二极管阵列(双40阵列)传感器


2、采用全波段均衡LED光源

全波段均衡LED光源保证了在可见光范围内有充足的光谱分布,避免了白光LED在特定波段的光谱缺失,保证了仪器测量速度以及测量结果的准确性。
 全波段均衡LED光源

3、光栅分光技术

采用光栅分光技术,具有更高的分辨率,让色彩测量更精准。
光栅分光技术


4、安心摆放底座,确保白板不脏

分光测色仪底座

5、专业级白板,一生一世永不变色的承诺

分光测色仪白板


6、快速充电

专用快充方式,低压提醒充电或利用下班时间充电,保证了电池的容量和寿命(注意:电池频繁反复充电危害多)。
分光测色仪快速充电

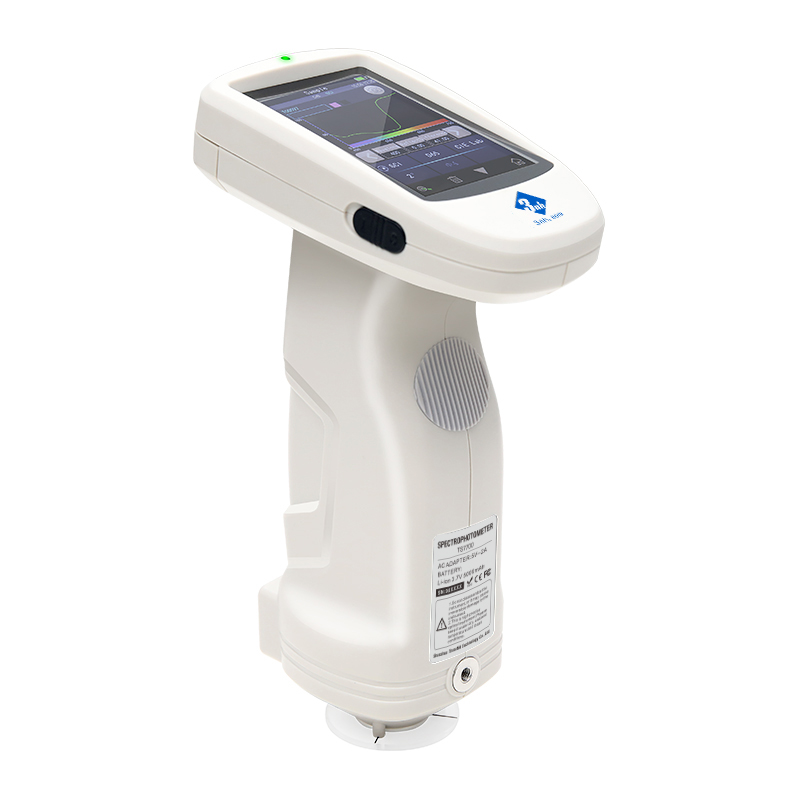

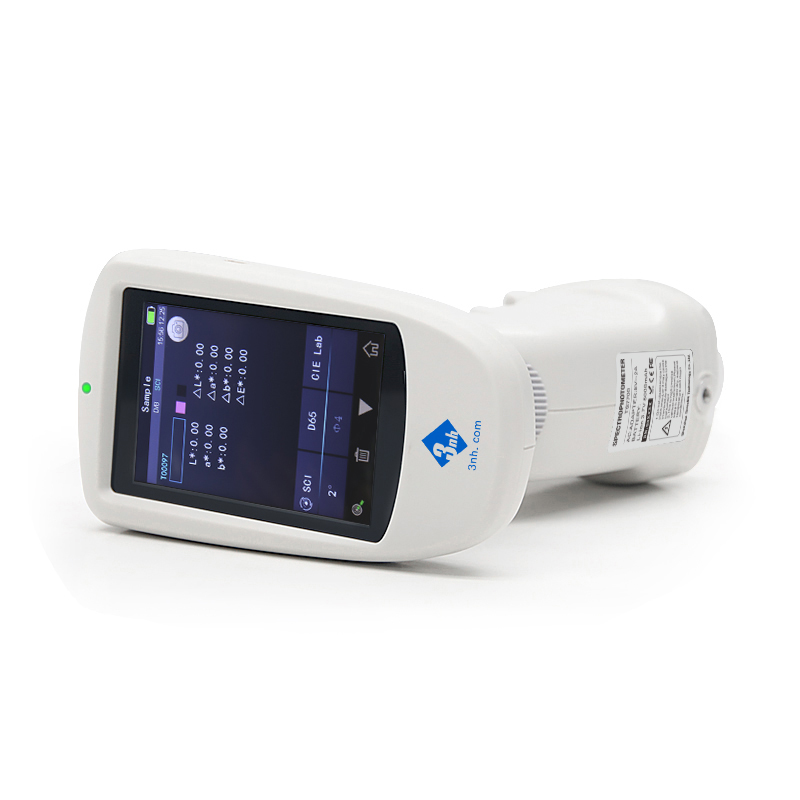

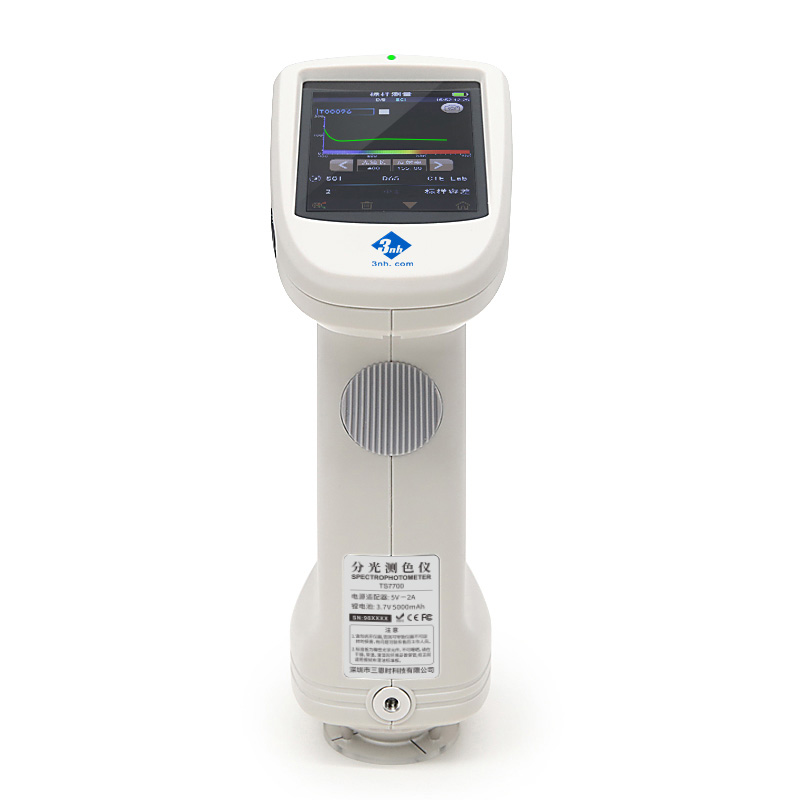

7、基于人机工程学的新颖时尚外观设计

手握部位以及测量按钮的位置都是精心设计,可以满足不同的握持习惯,平滑精细的表面,源于高精度的外观处理艺术。
分光测色仪外观

8、配备四个测量口径更大满足样品测量需求

分光测色仪TS7700出厂标配Ø8mm平台口径、Ø8mm尖口径、Ø4mm平台口径、Ø4mm尖口径共4个测量口径,满足了大部分特殊样品的测量需求。
TS7700口径

9、摄像头取景定位可清楚观察被测量区域

分光测色仪TS7700内置摄像头取景定位,通过摄像头实时取景,能精准判断出物体被测部位是否为目标中心,提高了测量效率和准确性。

分光测色仪TS7708摄像头取景定位


10、优秀的台间差与重复性

保证多台设备测量数据的一致性,可用于配色和精确颜色传递。

分光测色仪台间差优秀


11、多种颜色测量空间及观测光源

提供CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsell(C/2)颜色空间,以及D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F12(TL83/U30)多种观测光源,可以满足不同测量条件下的特殊测量需求。

分光测色仪光源选择分光测色仪颜色空间选择


12、采用国际通用的D/8 SCI/SCE合成技术

采用D/8(SCI/SCE)测量结构、更客观地体现色彩本身,减少物体表面纹理对测试结果的影响,符合标准CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
D/8(SCI/SCE)测量结构

13、双光路系统测色更精准

双光路系统,可见光范围内光学分辨率小于10nm,可同时测量样品SCI、SCE光谱。
双光路系统

14、PC端软件有强大的功能扩展

TS7700分光测色仪搭配的SQCX品质管理软件,适用于各个行业的品质监控和颜色数据管理。将用户的颜色管理数据化,比较颜色差别,生成测试报告,提供多种色空间测量数据,定制化客户的颜色管理工作。

SQCX品质管理软件




泰双TS7700分光测色仪技术参数

产品型号泰双TS7700
照明方式 D/8(漫射照明,8°方向接收);
SCI/SCE测量;包括UV/排除UV测量;
符合标准CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
特性 双测试口径,用于实验室颜色精确分析与传递;
用于塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等行业精确颜色测量、品质控制;可用于荧光样品测量。
积分球尺寸 Φ40mm
照明光源 组合全光谱LED光源,UV光源
分光方式 平面光栅分光
感应器 硅光电二极管阵列(双列40组)
测量波长范围 400~700nm
波长间隔 10nm
半带宽 10nm
反射率测定范围 0~200%
测量口径 双口径:MAV:Φ8mm/Φ10mm;SAV:Φ4mm/Φ5mm
含光方式 同时测试SCI/SCE
颜色空间 CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,HunterLab,βxy,DIN Lab99 Munsell(C/2)
色差公式 ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00, DINΔE99,ΔE(Hunter)
其它色度指标 WI(ASTM E313,CIE/ISO,AATCC,Hunter),
YI(ASTM D1925,ASTM 313),
同色异谱指数Mt,
沾色牢度,变色牢度,力份,遮盖度
8度光泽度,555色调分类
观察者角度 2°/10°
观测光源 D65,A,C,D50,D55,D75,F1,F2(CWF),F3,F4,F5,F6,F7(DLF),F8,F9,F10(TPL5),F11(TL84),F12(TL83/U30)
显示 光谱图/数据,样品色度值,色差值/图,合格/不合格结果,颜色仿真,颜色偏向
测量时间 约1.5s(同时测试SCI/SCE 约3.2s)
重复性 分光反射率:MAV/SCI,标准偏差0.08%以内
色度值:MAV/SCI,ΔE*ab 0.03以内(预热校正后,以间隔5s测量白板30次平均值)
台间差 MAV/SCI,ΔE*ab 0.15以内(BCRA系列Ⅱ 12块色板测量平均值)
测量方式 单次测量,平均测量(2~99次)
定位方式 显示屏摄像头取景定位,稳定片定位
尺寸 长X宽X高=129X76X217mm
重量 约600g
电池电量 锂电池,3.7V,5000mAh,8小时内6000次
照明光源寿命 5年大于300万次测量
显示屏 TFT 真彩 3.5inch,电容触摸屏
接口 USB,蓝牙®4.2
存储数据 标样1000条,试样30000条(一条数据可同时包括SCI/SCE)
语言 简体中文,English,繁体中文
操作温度范围 0~40℃,0~85%RH(无凝露),海拔:低于2000m
存储温度范围  -20~50℃,0~85%RH(无凝露)
标准附件 电源适配器、数据线、说明书、品质管理软件(官网下载)、黑白校正盒、保护盖、腕带、Ø8mm平台口径、Ø8mm尖口径、Ø4mm平台口径、Ø4mm尖口径
可选附件 微型打印机、粉末测试盒、摆放底座
注: 技术参数仅为参考,以实际销售产品为准
