灰阶测试图卡

灰阶测试图卡简介

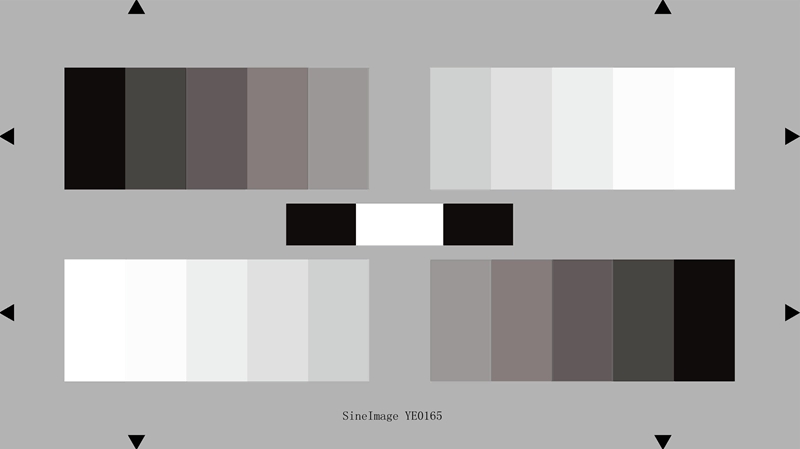

灰阶测试图卡YE0165设计用于评估16：9电子相机的半色调再现。两个11度灰阶条按相反的方向排列在灰色背景(D≈0.56)中，灰阶条符合ITU BT.709标准。

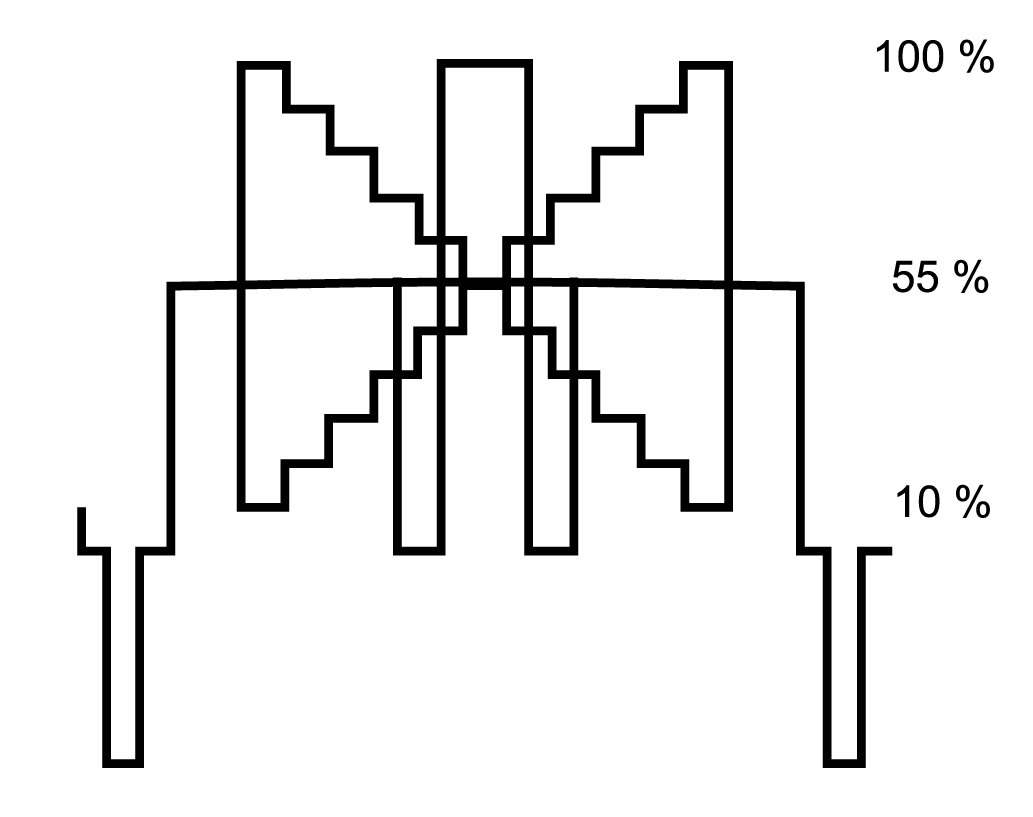

根据BT.709标准，一个最佳伽玛校正相机的输出信号产生两段逆流的线性步进信号。灰阶的对比范围是40:1。

11阶灰阶测试卡参数表

*反射式测试卡的生产工艺允许的最大印刷密度是1.64。最黑灰阶的目标值是1.70。因此最后灰阶的距离会有稍微不同。

两个黑色方块和一个白色方块位于两个灰阶条中间，黑色方块的密度为D＞3.0(缓解率＜0.1%)。白色方块的密度为D=0.05(缓解率89.9%)。

灰阶测试卡使用推荐

调整光圈直至最亮方块在波形监控器达到100%视频信号。用一个具有ITU BT.709标准的最佳校正的摄像机，最黑方块会达到10%的信号水平。

当用此卡做0.45伽马校正时，每一灰阶的视频信号水平会按照上表所列出的数据变化。
