HDTV灰度测试图卡

2019-06-12

HDTV灰度测试图卡简介

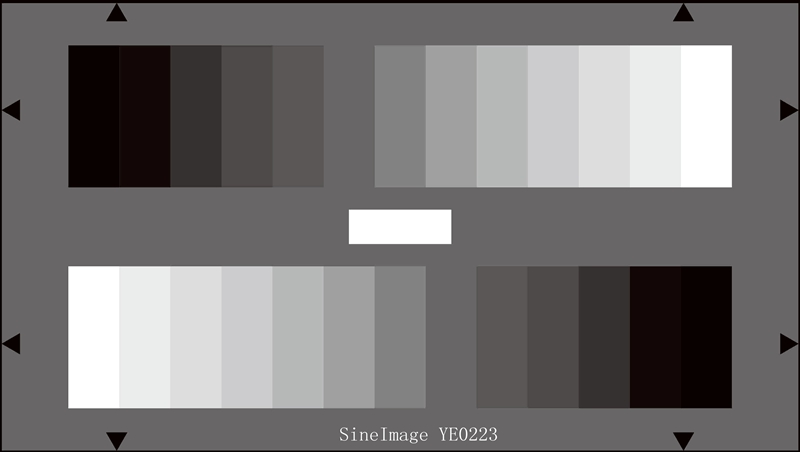

HDTV灰度测试图卡用于摄像机的色调再现评估，两个13度灰阶条按相反的方向排列在灰色背景(D=0.75)中，灰阶条以对数分等级。

灰阶密度：伽马=0.45，透射值(亮度)：伽马=2.2，刚好是伽马=0.45的倒数值。一个最佳伽马校正的摄像机的输出信号产生两个相反的13度线性步进信号。

灰阶的对比范围是200:1。

HDTV灰度测试图卡反射式

13度灰阶测试卡参数表

Step 灰阶等级	Density 密度	Reflectancein% 反射率
1	0.05	89
2	0.13	74
3	0.21	62
4	0.30	50
5	0.40	40
6	0.51	31
7	0.63	23
8	0.78	17
9	0.95	11
10	1.15	7
11	1.41	4
12	1.77	2
13	2.35	0.5

两个灰阶条之间的白色区域的密度为D=0.05(反射率=89%)。
