HDTV通用测试卡

HDTV通用测试卡TE117是为快速视觉评估高清电视摄像机的图像传输特性而设计的。

HDTV通用测试卡简介

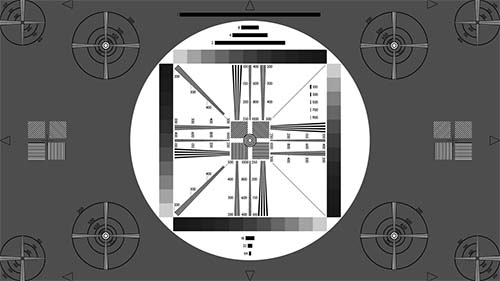

在测试卡灰色背景区（D=0.75;透射率=18%）的中央，有一个白色的圆形，该圆形里面有灰阶条及分辨率楔形图。

在中央白色大圆圈的两边有四个带有分辨率楔形图的小圆圈。

16:9的格式是由位于水平和竖直中间线上的四个空心箭头所标示的。另外，位于图片上边缘和下边缘的离4个圆形很近的四个空心箭头标示了4:3的格式。因此此测试卡也可以用于测试4:3的摄像机。

HDTV通用测试卡使用说明

在白色圆圈内的四个方向上各有一个11度灰阶条。这四个灰阶条的灰度从D=0.15到D=1.65以线性等量方式逐渐增加，可用来检查高清摄像机的半色调再现性能。由于周围的白色区域，检查结果会很可靠。

测试卡上的所有频率值都用cph（每单位像高的线数）表示。在中央大圆圈里，水平及竖直地排列了三条不同频率的分辨率楔形图。它们的频率分别是从100到250,200到500,400到1000cph。另外，在45度角交叉的两条分辨率楔形图在产生频率为从200到5000cph。

在测试卡的正中心及左右两侧，有四个线光栅方格，倾斜的角度分别 为0°，45°，90°，135°。它们产生了一个200cph的频率。那些倾斜角度为45°及135°的线光栅方格在水平及竖直方向上（由于他们的倾向）生成了不同的频率（141.4cph）。中央大圆外面的八个小圆分别是按照16:9格式及4:3格式放置的。较大的圆形有十字形分辨率楔形图。圆圈里面的小圆圈是设计用来标示水平和竖直方向上的分辨率的，同时也可以用于检测几何失真。此卡测试的分辨率等级是200，500，660，725及800cph。

位于四个角落的四个外围圆形有更长的分辨率楔形图，它们的交叉点是500cph，并且标有从200到800cph的刻度。

在测试卡的中间白色及灰色区域里，排列有七条杆元图，长度依次为1（=像高的一半），2,4,8,16,32及64cph。右侧竖直灰阶条的左边另有5个短杆元，分别是100，300，500，700及900cph。
