高分辨率通用测试卡(1000c/ph)

高分辨率通用测试卡简介

高分辨率通用测试卡YE097是为测量并快速视觉评估高分辨率非广播式摄像机的图像传输特性而设计的,它包括灰阶、多脉冲、频率不同的水平垂直方向分辨率楔子组成。

高分辨率通用测试卡使用帮助

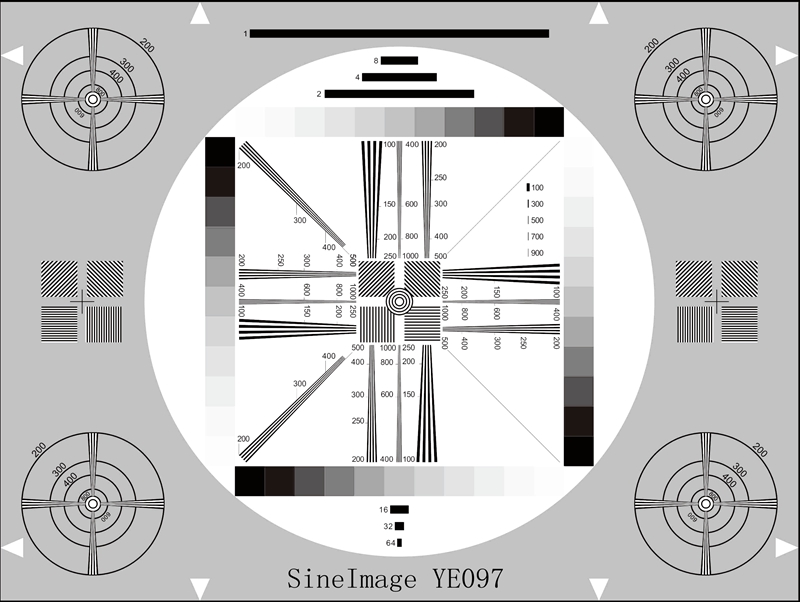

分辨率测试卡灰色背景区（D=0.75;反射率=18%）的中央，有一个白色的圆形，在白色圆圈的四个方向上各有一个11度灰阶条。这四个灰阶条的灰度从D=0.15到D=1.65以线性等量方式渐变，可用来检查摄像机的半色调再现性能。由于周围的白色区域，检查结果会很可靠。

在中央大圆圈的两边，排列了四个带有分辨率楔子的小圆圈。

分辨率测试卡上的所有频率值都用cph（每单位像高的圈数）表示。在中央大圆圈里，水平及竖直地排列了三条不同频率的分辨率楔子。它们的频率分别是从100到250,200到500,400到1000cph。另外，在45度角交叉的两条分辨率楔子，产生频率为从200到500cph。

在分辨率测试卡的正中心及左右两侧，有四个线光栅方格，倾斜的角度分别 为0°，45°，90°，135°，在水平及竖直方向上（由于他们的倾向）生成了不同的频率141.4cph。利用中央白色圆圈及外部四个小圆圈可以做一个粗略的线性扫描评估。外部小圆圈里有十字形的分辨率楔子。圆圈里面的小圆圈是设计用来标示水平和竖直方向上的分辨率的，同时也可以用于检测几何失真。此卡测试的分辨率等级是200,300,400,600及800cph。

在YE097分辨率测试卡的中间，白色及灰色区域里，排列有七条杆元图，长度依次为1（=像高的一半），2,4,8,16,32及64cph。右侧竖直灰阶条的左边另有5个短杆元，依次代表100,300,500,700及900cph。
