分光测色仪的结构是怎样的？

分光测色仪具有怎样的结构？测色原理是什么？很多用户对于分光测色仪与色差仪结构的区别还不了解，本文就为大家见的介绍一下，感兴趣的朋友不妨来看看吧！

分光测色仪的结构有哪些？

分光测色仪可以测得该物体的光谱反射率或光谱透过率，实现对产品颜色的定量分析。通过光照射到样品上，经过反射再到光栅分光，然后将光信号转换成电信号，最终转换成数字信号，通过相应的指数或色度标尺就可以评价试样与标准样品的颜色偏差。

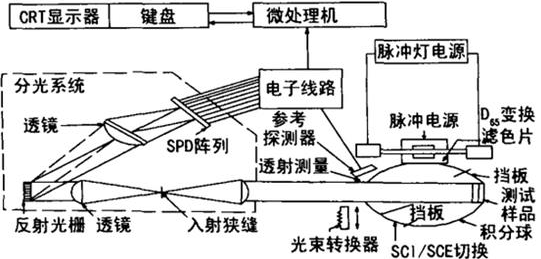

分光测色仪主要由光源、单色仪、积分球、光电检测器等及部分组成。

1、光源

在颜色检测领域，光源是影响测色结果十分重要的因素，在不同的光源条件下，测量同一颜色的样品时，测量结果都会有很大偏差。所以，分光测色仪配置了多种颜色检测用的标准光源，可以满足用户检测颜色是不同的光源要求。通常来说，分光测色仪会用高压脉冲氙灯或卤钨灯来实现标准光源的照明效果。

2、单色器

单色器是一种色散元件，起作用是将光源或参考光束和样品的反射光进行色散。常见的单色器有棱镜或光栅两种，也有把棱镜和光栅串接起来进行两次色散的。目前市面上大多数分光测色仪使用的都是光栅作为色散元件，例如3nh推出的YS30系列、YS45系列、YS60系列均使用的凹面光栅分光。

3、积分球

积分球的作用是将光源的光进行屡次反射，球内的光因充分的漫反射而通体照亮，使球内任意一点的光强都相等。积分球是内壁用硫酸钡等材料刷白的空心金属球体，一般直径在60～200mm之间。球壁上开有测样孔等若干开口，开口的面积不超过球内壁反射面积的10%。

4、检测器

检测器的作用是把光能转变成电能后检出。分光测色仪检测光谱通量的元件主要有光电倍增管和光敏二极管两类。

分光测色仪测色原理：

分光测色仪测色系统利用一个积分球，使光线从各个方面均匀地射向样品表面。一台d/0结构仪器利用漫射照射样品并在固定角（0度）接收反射光线。一台0/d结构仪器从0度角照明样品并接收从各个方向来的漫射光线。（+/-5度角内的镜面反射光可利用SCE/SCI功能来排除或包含在内）使用高度准确的颜色测量仪器创建一个可量化的数值，然后与原始颜色匹配，以确保颜色在可接受的颜色公差范围内。分光光度法是一种通用的质量控制方法，能够在生产和开发的多个阶段的多个点上应用，以确保颜色在每个步骤中保持一致。

以上就是小编搜集整理的“分光测色仪的结构是怎样的？”全文内容，想了解更多分光测色仪产品知识的用户，可以关注我们的后续更新！
