色差仪Lab颜色空间和Luv颜色空间怎么理解?它们怎么转换?

2023-08-30

色差仪Lab颜色空间和Luv颜色空间是色差仪常用的两个颜色空间,这两个颜色空间的矢量空间具有保持人眼感知相对一致的特点,即基于人眼视觉感知,在不同颜色分量之间的欧氏距离间具有较强的相关性。本文对色差仪Lab颜色空间和Luv颜色空间的含义及它们之间的转换方法做了介绍,感兴趣的朋友可以了解一下!

色差仪lab颜色空间

色差仪Lab颜色空间和Luv颜色空间介绍:

CIELAB色空间和CIELUV色空间是CIE于1976年推出的两个均匀颜色空间,即CIE1976L*u*v*颜色空间和CIE1976 L*a*b*颜色空间的简称。

在CIELAB色空间中,L*表示米制明度,a*和b*表示米制色度。a*和b*表示不同的色调方向:a*为红一绿色方向,a*为正时表示的是红色方向,a*为负时表示的是绿色方向;b*为黄一蓝色方向,b*为正时表示的是黄色方向,b*为负时表示的是蓝色方向。

在CIELUV空间中,L*为明度,u*、v*为色品指数。三者相互垂直构成色空间来描述相对应的亮度和色度量:垂直的轴是明度L*,位于水平面且互相垂直的是色品指数u*和v*。

在均匀色空间中的每个点分别代表了一种颜色,空间中两点之间的距离代表了这两种颜色的色差。


色差仪Lab颜色空间和Luv颜色空间转换:

CIEluv和CIELab颜色空间的矢量空间具有保持人眼感知相对一致的特点,即基于人眼视觉感知,在不同颜色分量之间的欧氏距离间具有较强的相关性。色度自适应和非线性视觉感知是建立CIEluv和CIELab颜色空间的重要前提。CIEluv和CIELab颜色空间的区别在于色度自适应的实现上。CIELab颜色空间通过与白光点的除法来归一化所有的值。CIEluv颜色空间则是通过与白光点的减法来归一化所有的值。CIEXYZ颜色空间到CIEluv颜色空间的转换如下:

CIEXYZ颜色空间到CIEluv颜色空间转换关系式

如果Y/Yn>0.01,则L*用下面公式来计算:

L值计算公式0621

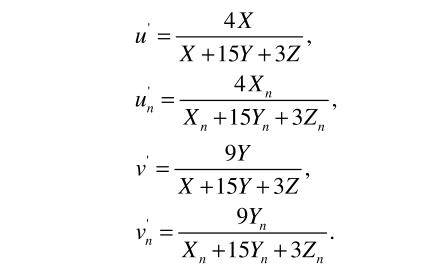

u'、v'、u'n和v'n,定义如下:

u'、v'、u'n和v'n计算公式

Xn,Yn、和Zn分别是三原色的归一化的值。

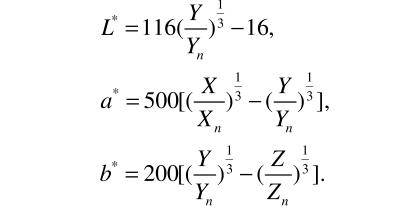

CIEXYZ颜色空间到CIElab颜色空间的转换如下:

CIEXYZ颜色空间到CIElab颜色空间的转换式

色差仪Lab颜色空间和Luv颜色空间的色差公式:

在CIELUV和CIELAB颜色空间中,以两个被比较颜色点的欧氏距离表示色差,同时还各有一组与心理量近似对应的感知属性,即明度、彩度、色调角及色调差(以下标“uv”和“ab”来区分CIELUV和CIELAB颜色空间)。

在CIELUV颜色空间中,两个颜色(L*1,u*1,v*1)和(L*2,u*2,v*2)之间的色差 △E*uv为:

△Euv计算公式0718

式中:

△L,△u,△v计算公式

在CIELAB颜色空间中,两个颜色(L*1,a*1,b*1)和(L*2,a*2,b*2)之间的色差△E*ab为:

△Eab计算公式0718

式中:

△L,△a,△b值计算公式

在CIELUV和CIELAB两个颜色空间中明度指数L*是一致的,即:

明度指数计算公式

在等明度平面上,坐标原点到色品坐标(u*,v*)或(a*,b*)的距离为彩度C*uv或C*ab,即:

彩度值计算公式0718

在CIELUV和CIELAB颜色空间中色调角huv和hab分别为:

色调角计算公式0718

在等明度的a*b*平面上,+a*为红色方向(值愈大表示对应的颜色愈红),-a*为绿色方向(值愈小则颜色愈绿),+b*为黄色方向(值愈大则颜色愈黄),-b*为蓝色方向(值愈小则颜色愈蓝)。

色差也可以用明度差(△L*)、彩度差(△C*)和色调差(△H*)来定义,即:

△Euv和△Eab色差计算公式

所以色调差ΔH*为:

色调差计算公式0718

并规定,当色调角h增加时,色调差ΔH*为正;当h减少时,ΔH*为负。

另外,在CIELUV颜色空间中还有一个心理相关量,即饱和度Suv,其计算公式为:

CIELUV颜色空间饱和度计算公式
