BYK色差仪7030说明书

2020-12-29

BYK色差仪7030是一款多角度汽车用色差测试仪,很多用户对BYK色差仪7030使用方法还不了解,本文就给大家带来色差仪使用说明书,感兴趣的用户不妨来看看吧!

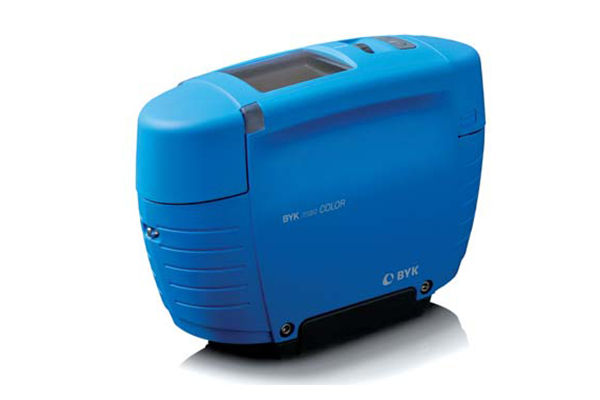

BYK色差仪7030

BYK色差仪7030说明书:

1、模式谷轮:用于打开仪器或菜单选择

2、退出键:在主菜单与测量模式间切换

3、Std键:进入差值模式快捷键

4、显示屏用于引导用户使用和显示测量值

5、指示灯

6、操作按钮(测量按钮):用于启动仪器和实施测量

7、链接端口:用于连接充电和数据传输底座以及在线传输数据

8、与样品表面正确定位的触点

9、保护罩

BYK色差仪7030使用方法:

1、校准

青板检查(建议每七天用青色标准板做一次仪器检查):

按下模式滚轮或操作按钮启动仪器,开机后进入主菜单界面,点击“Setup”中的“Calibration”,选择“青板检查(Cyan Calibration)”,打开青色标准板盒盖,将色差仪放置在标准板上,使仪器恰好落入标准板缺口内,并按下操作按钮。当青色标准板读书超出范围,仪器需进入黑白板校准后重新校准。请在温度20–25℃,相对湿度30–60%环境下校准。

黑白板校准:点击“Black/White Calibration”,屏幕显示Black trap将色差计放置在黑盒上,确保仪器恰好放置在光陷阱盒盒缺口处,选定“OK”校准黑板。同校准黑板过程一样,将仪器固定放置在白色标准板上,并按下操作按钮。黑白板校准完成后,需进行青板检查。

效果检查:从“Measure”菜单中选择“Absolute”。打开效果校准板,将仪器放置在标准板上,并测量3次,将测量平均值与标准盖子内标注的范围进行比较。如果超差,清洁检查板后重新检查。

2、测量

仪器参数设置:统计(选择测量次数,取平均值),颜色(角度、标尺、光源/观察角),效果参数(全部或15°、45°、75°及Graininess),荧光限度,样品温度报警。样品曲率(根据样品曲率,调节仪器触点灵敏度,Flat、Low、Medium、High、Off),自动测量,提示音,语言,信息,日期/时间,显示时间,显示屏亮度设置及高级设置。

测量:绝对值(选择Absolute,测量样品的颜色绝对值),差值(选择Difference,测量两个颜色之间的差值,可以选择一个已有或新建的标准,也可以之间自动搜索标准“Auto Standard”)。新建标准:输入名称后,转动滚轮输入测量次数,然后按下(operate)键测量标准,测量完成后,仪器提示进行“单色漆”、“金属漆”等设置,设置完成后,仪器可以开始测量样品。

数据查看:点击“Data View”,可查看“Test series”中的绝对值与色差值以及已建立的标准。

数据删除:点击“Delete”,可删除上一次测量、测量区域、测量系列及已建立的标准。

3、注意事项

测量过程请勿移动仪器,且仪器不得漏光。

清洁时不要讲任何物体深入测量口,禁止使用酮类溶剂。

仪器底板清洁时,禁止在纸板上拖拉摩擦。

当测量孔径或镜面模式改变后,必须重新进行白板校准。
