标准光源箱的对色灯管和箱体安装方法

2024-08-23

标准光源箱是一种常见的颜色检测光电设备,其由对色灯管和箱体组成,对色灯管可以模拟不同的人造标准光源,箱体可以避免外界环境的干扰。因此,对色灯管和箱体的正确安装就显得十分的必要。本文对标准光源箱对色灯管和箱体的安装方法做了介绍。

标准光源箱778

标准光源箱结构介绍:

标准光源箱是一种固定式装置,由人造标准光源、箱体、评级工作台部分组成,各种光源排列按照规定的顺序间隔分布。

1.标准光源

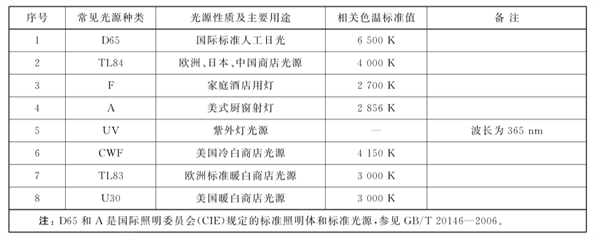

常见光源规格和配置见下图。此外,标准光源箱顶部安装的灯管或灯泡应稳定可靠,反光罩不应有明显的变形、锈蚀等影响反光效果的现象。

标准光源类型0101

2.箱体

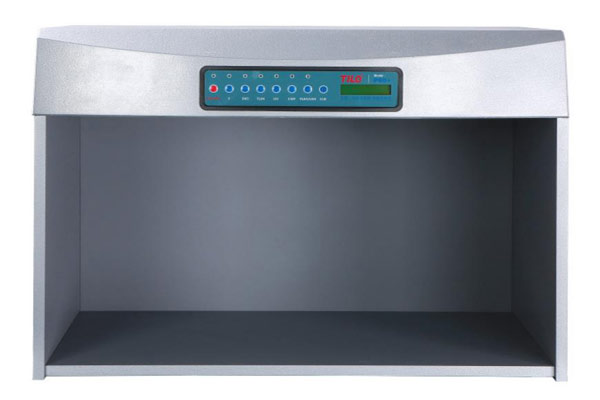

箱体内壁环境色为中性灰颜色,近似GB/T250灰色样卡的1级和2级之间(近似蒙赛尔色卡N5),箱体如图:

标准光源箱0645

3.评级工作台

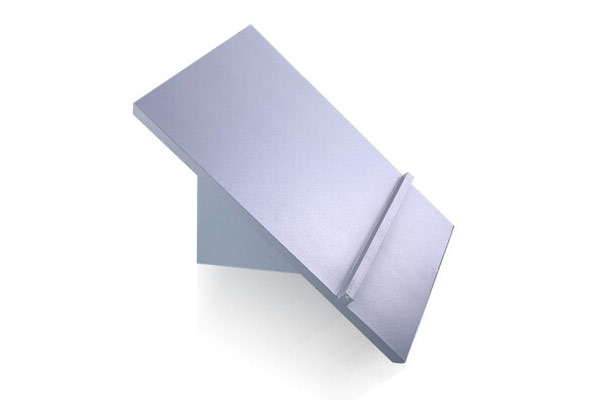

评级工作台是一种可选择的配件,以45度为最佳,如图所示:

45度标准看样台01

标准光源箱对色灯管安装方法:

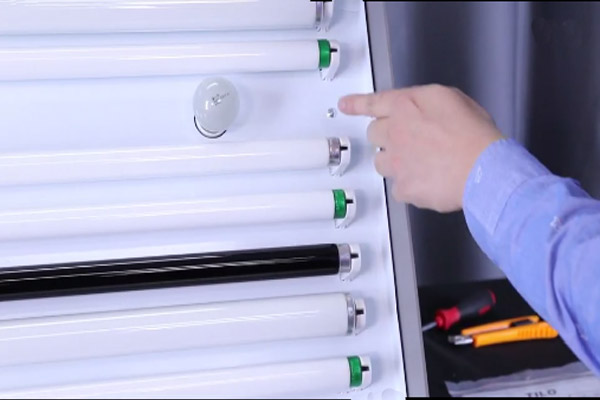

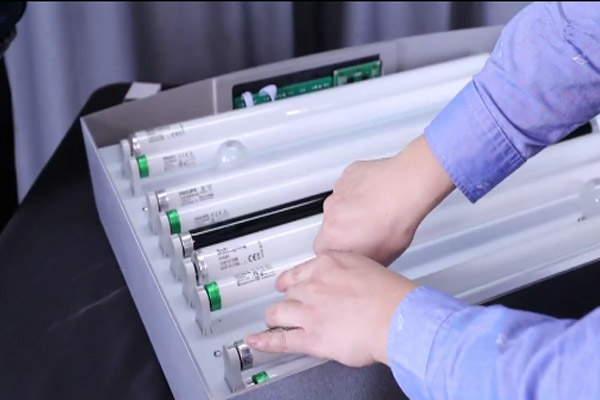

一般来说,用户在收到厂家发货时,灯箱内的灯管都是已经装配齐全的,用户只需要将四个白炽灯泡安装上去即可。如下图所示,将灯泡拧上去即可。

标准光源箱对色灯管的安装

标准光源箱灯管安装完成后,就是下面这个样子,用户只需要拼装好标准光源箱即可。

标准光源箱对色灯管的安装01


标准光源箱箱体安装方法:

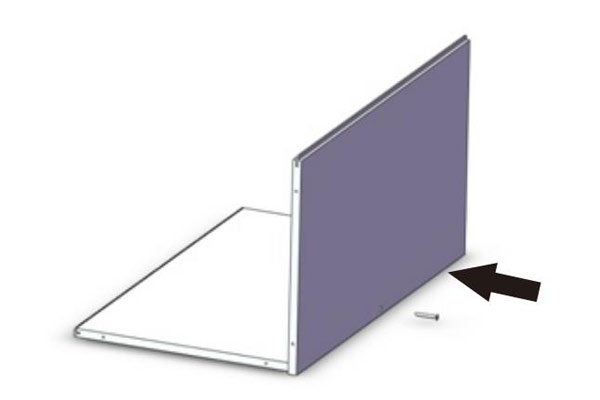

1.将背板和底板用螺丝安装好,如下图所示:

安装背板

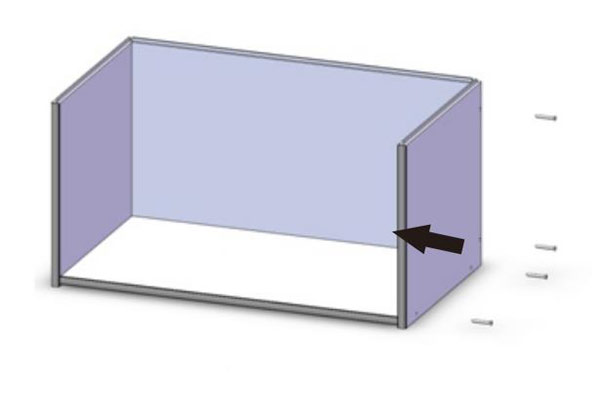

2.将侧板用螺丝安装好,如下图所示:

安装侧板

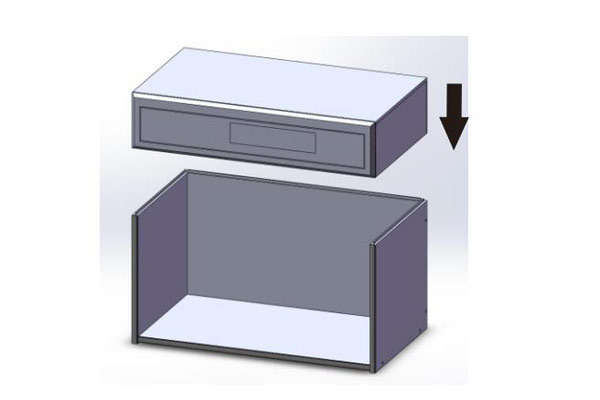

3.将光源箱放入安装好的箱体上,对正好卡槽,如下图所示:

安装光源箱


标准光源箱操作方法:

要想准确的评定产品的颜色,在使用标准光源箱进行对色时,就需要掌握准确的操作方法。下面对标准光源箱的操作方法做了具体的介绍。

1.将电源线接入市电电源(注意市电电源必须与灯箱标示的输入电源相符)。此时显示屏会点亮显示L0G0,提示电源已接通。

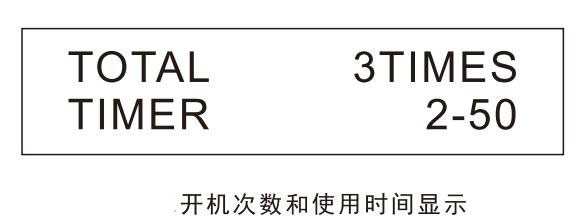

2.按0N/0FF开关键后,指示红灯点亮,显示屏显示灯箱已使用的总次数和总时间,如下图所示。下图显示该灯箱总共开机3次,共使用了2小时50分钟。

总开机次数和使用时间显示

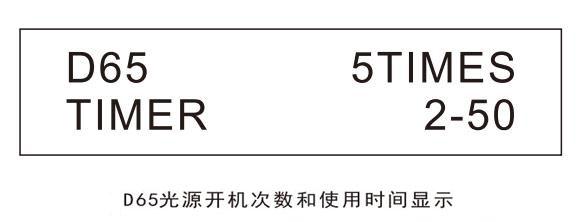

3.再按任意一个光源开关键,相对应的指示红灯点亮,同时该光源灯管点亮,显示屏显示相对应的灯管已使用的次数和时间。如按D65键,D65光源点亮,如下图所示。显示屏显示D65灯管已使用5次共2小时50分钟。

D65光源开机次数和使用时间显示

其它光源灯管同样操作。若需同时开启两种或多种光源,只需同时按下两键或多键即可。

4.将要检测物品放在灯箱底板中间,需要比较两件或两件以上物品的颜色时,应并排摆放在灯箱尽量靠中间位置进行比对。

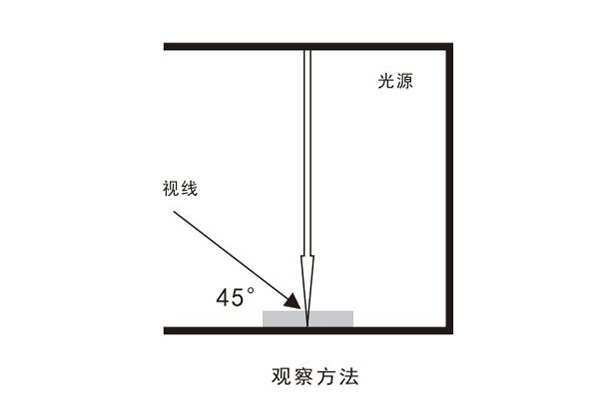

5.光源从零度(垂直)入射角照在样品上,观察者从45度观察样品,如下图所示,光源从垂直入射角照射到被检测物品上,观察者从45°观察。

观察方法

6.检测完毕,按一下0N/0FF键关机,同时指示红灯熄灭。下班时间不使用时要将电源关闭,长期不使用时要将电源插头拔出。

7.更换新灯管,按照灯管座处的标示进行安装,灯管要对号装入灯管座处。更换新灯管后,可将原来灯管的使用时间记录清零(即从零重新开始计时),具体方法是先点亮更换好的新灯管,再用小螺丝刀伸入到CLR中心圆孔,按下该键4一5秒即可(其它没有点亮的灯管计时不会被清零)。
