色差仪CIEL*a*b*和CIEL*u*v*测色系统的含义

2024-10-25

CIEL*a*b*和CIEL*u*v*测色系统是色差仪中常用的测色系统,这两个测色系统是CIE规定的用于颜色测量的均匀颜色空间,其都是用三个维度来对颜色进行描述,以空间中两点之间的距离来表示色差值。本文对色差仪CIEL*a*b*和CIEL*u*v*测色系统的含义做了解析。

CIElab颜色空间6210

色差仪CIEL*a*b*测色系统的含义:

CIELab是CIE1976L*a*b*均匀颜色空间的简称,是由CIEXYZ色度系统经过非线性转换得到的,它用明度指数L*,色品指数a*和b*构成的三维坐标系统来表示颜色感觉,其转换公式如下:

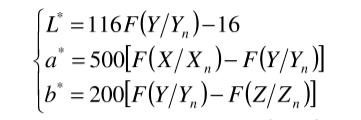

转换关系式31

其中F(X/Xn)、FY/Yn)、F(Z/Zn)为分段函数,且具有相同的表达形式:

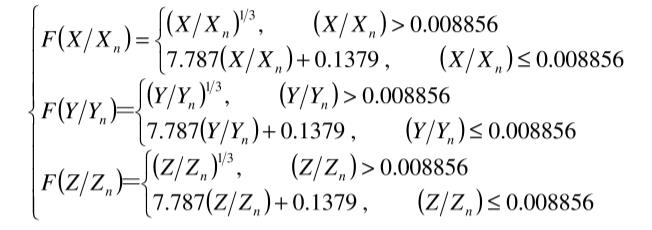

分段函数表达式31

式中 X、Y、Z 为颜色样品的三刺激值;Xn,Yn,Zn为CIE标准照明体照射到完全漫反射体表面的三刺激值,代表照明光源的颜色。在公式中引入的Xn,Yn,Zn目的是模拟色适应的效果,即无论照明光源的颜色如何,当它照射在完全漫反射体上,且眼睛适应了该光源后,所产生的颜色感觉都应该是白色,色品指数a*和b*都应该为0,即抵消了光源本身的颜色。

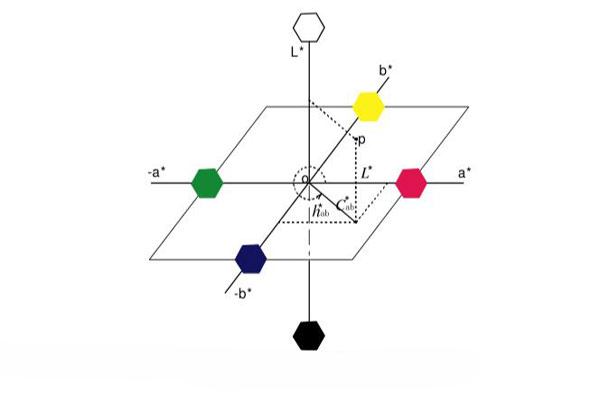

lab颜色空间示意图31

在上图中,由几何关系可以看出,任一个坐标位置为p的颜色样品,其明度、色调和彩度三个感觉特征量可用下列公式计算表示:

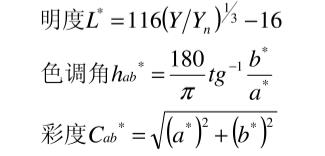

明度、色调和彩度计算公式

其中,明度L*的取值范围为0~100,0对应着黑色,100对应着白色。色调角h*ab的范围为0°~360°,以正a*轴作为0°方向,按逆时针旋转为正。彩度C*ab为a*-b*平面上样品的坐标点距离原点的距离或半径。上式对转换式式和上图所示的直角坐标系进行了变换,从直角坐标系变换到柱面坐标系,用明度L*、色调角h*ab和彩度C*ab表示颜色感觉。

在CIEL*a*b*颜色空间中,若两个色样样品都按L*、a*、b*来标定颜色,则两者之间的总色差△E*ab以及各项单项色差可用下列公式计算:

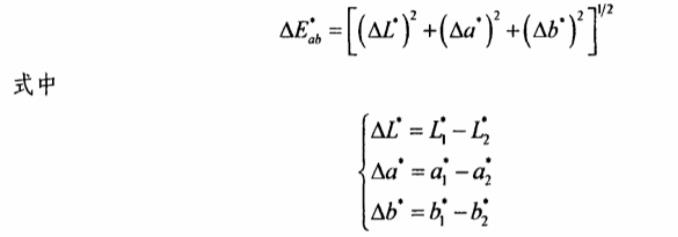

CIELAB色差公式25

其中L*是CIELAB空间的明度值,a*,b*为色品坐标,△L*、△a*和△b*分别是CIELAB空间中三个标尺的差值。

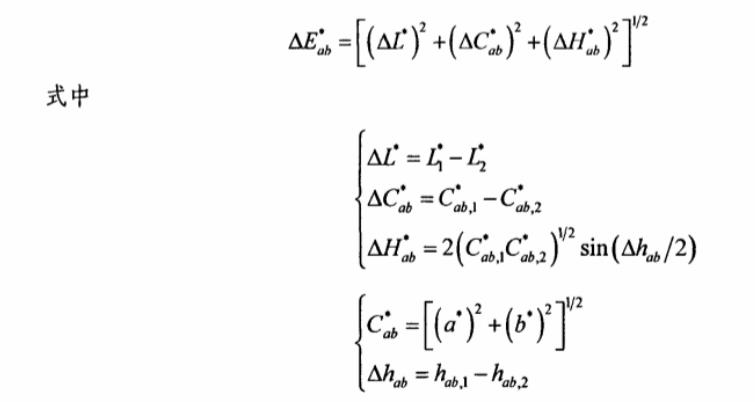

色差△E*ab,也可以用明度差△L*、彩度差△C*ab色调差△H*ab定义,即:

总色差计算公式25

色差仪CIEL*u*v*测色系统的含义:

CIEL*u*v*色度体系适用于一切光源色或物体色的表示与计算。CIE1976L*u*v*色度体系由CIEXYZ色度体系通过数学方法转换得到,其转换公式为:

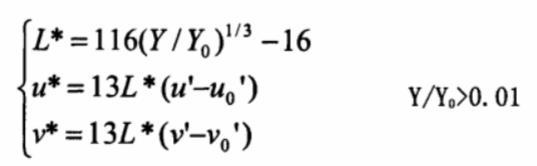

转换公式109

而式中的L*表示明度指数,u*、v*为色度指数,u’、v’、x和y分别为颜色样品的L*u*v*色度坐标,u0',v0';x0,y0为测色所用的标准光源的色度坐标。

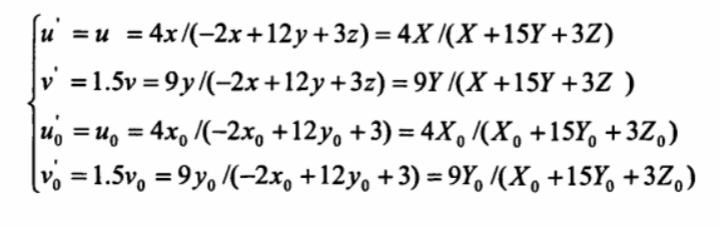

u’、v’、u0',v0'

从上式转换中可以看出:虽然由Y变换为L*时包含有立方根的函数变换,这种变换是非线性的,但是x、y、z等色度坐标变换到u*、v*色度坐标势,没有非线性的运算,因此u*v*色度坐标图仍保留原来的马蹄形光谱轨迹。

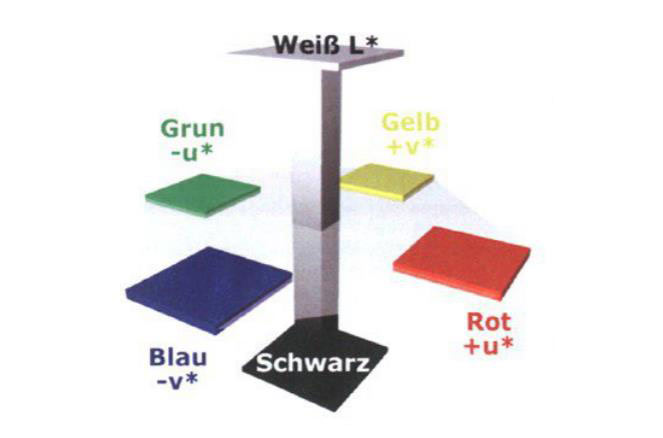

L*u*v*色空间转换后用笛卡儿直角坐标体系来表示,形成了对立色坐标表述的心理颜色空间,如下图所示。在这一坐标系统中,+u*表示红色,-u*表示绿色,+v*表示黄色,-v*表示蓝色,颜色的明度由L*的百分数来表示。

CIE-Luv色度体系

CIEL*u*v*均匀色空间和CIE L*a*b*均匀色空间,不能说哪一个优越于另一个。CIE L*u*v*均匀色空间及色差公式主要应用于照明、CRT和电视工业以及那些采用加色混合产生色彩的行业中。但是近代所有的颜色数码成像标准和实际应用也使用 CIE L*a*b*色差公式而没有使用CIEL*u*v*色差公式。CIEL*a*b*色差公式主要应用于颜料和图像艺术工业,在材料制造工业中CIEL*a*b*远比CIEL*u*v*用得更广泛。

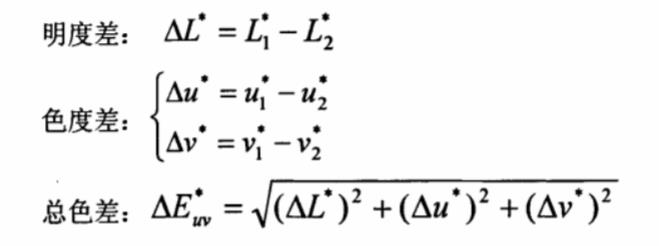

在L*u*v*色度体系中,若两个色样样品都按L*、u*、v*来标定颜色,则两者之间的总色差△E*uv以及各项单项色差可用下列公式计算:

△Euv色差公式

  色差仪CIEL*a*b*     色差仪CIEL*u*v*
