色差仪光路结构45/0°和d/8°有什么不同？

45/0°和d/8°是色差仪常见的几何光路结构，其中45/0°光路结构的色差仪被称为环形照明式色差仪，d/8°光路结构色差仪被称为积分球色差仪。那么，色差仪光路结构45/0°和d/8°有什么不同？本文对此做了简要的介绍。

色差仪光路结构45/0°和d/8°介绍：

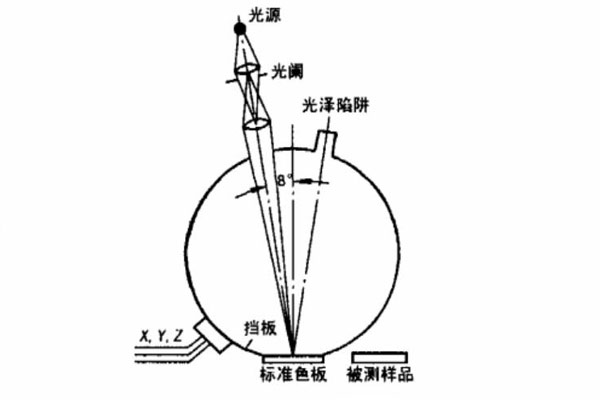

为满足各种实际测量需求，色差仪结构设计有各种形式。如下图所示，这是便携式色差仪的测量部件。其照明与观察条件为d/8方式，X、Y、Z探测器被漫射照明，标准色板或被测样品的镜面反射组分被光泽陷阱所吸收。该系统特别适用于对纺织品等的颜色测量，因为纺织品的经纬线对不同方向的人射光的反射特性不同，当样品在测量孔上旋转时会造成反射光的变化，而采用积分球收集反射光的方式，则可以减小这些影响。

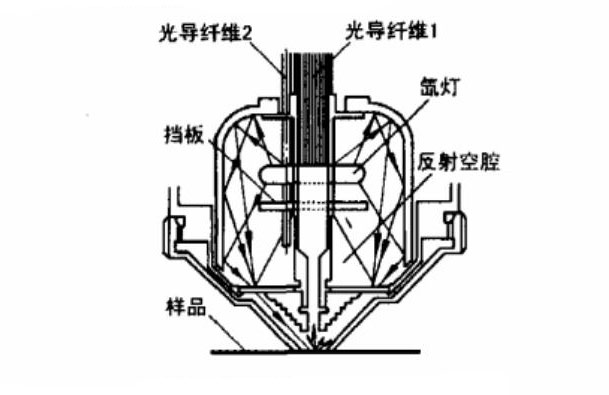

下图为采用45/0照明与观察几何条件的测量部件示意。该结构利用空腔反射的效果，把氙灯的光进行均匀混合，并在45°方向上照射被测样品，样品表面的反射经过光导纤维1照明X、Y、Z光电探测器，光导纤维2用以监视氙灯发光强度的变化，并对光源波动进行修正。

色差仪光路结构45/0°和d/8°的区别：

45/0°测量结构是以被测样品表面的法线为基准，光源在0°位置，接收器在与法线呈45°位置。光源垂直于物体表面入射，镜面反射光与入射光重叠逆向返回；散射光中45°位置的散射光被接收器接收。所以，45/0°测量结构仪器测量的是特定角度的物体散射光。为了减少样品表面的不均匀性反射对测量稳定性的影响，一般会有多个接收器在45°位置环形排列。45/0°测量结构仪器主要应用于光泽不强并且有较好的漫反射性能，单个角度即可反映涂层颜色特性颜色物体。45/0°结构的仪器结构简单，价格经济，便于维护。

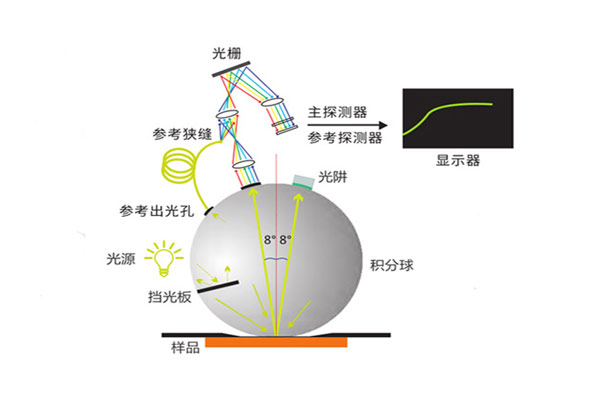

d/8°积分球色差仪用于颜色测量仪器时，球体会有多个开孔，具体包括光孔，用于光源进入球体；测量孔，与被测物体紧密接触；接收器孔，在测量孔对面，一般与被测样品表面的法线呈8。夹角，用于采集物体的反射光；镜面反射孔，位于与接收器孔相对于法线对称的地方，这个孔可以关闭和打开，并放置光吸收阱，用来控制镜面反射光的采集（SPIN，Specular Included）与排除（SPEX，Specular Excluded）。在颜色测量中，样品表面的物理状况会影响光的传播，当表面比较光滑时，样品光泽较高，镜面反射光会比较强，散射会比较弱；当表面比较粗糙时，样品光泽较低，镜面反射光会比较弱，散射会比较强。对于相同材质的样品，若只是光泽差异，在包含镜面反射状态下测量结果应该是一致的，这时其反映的是材质本身的颜色，称之为真实色；但在排除镜面反射状态下，样品间的差异会比较大，数据反映的是材质和表面物理状况的综合变化，称之为表观色。因此，积分球仪器在涂料行业，以及纺织、塑料、纸张等行业被广泛应用。
