分光测色仪透射样品颜色测量照明和观测几何条件有哪些？

光源、物体、人眼是颜色知觉形成的三个要素，它们之间的相对位置关系称为几何条件。几何条件不同，测量结果一般会有差异，为了能使评价结果在不同部门之间具有可比性，几何条件必须标准化。因此，国际照明委员会CIE对透射式颜色测量的几何条件做了相应的规定，下文为大家做了简单的介绍。

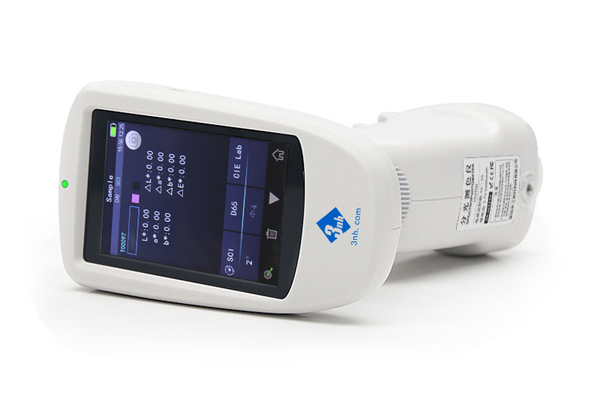

人眼不能正确的用数量来表示颜色，但是我们可以用分光测色仪来测量颜色那是再简单不过的了。而照明光源、被测样品和传感器，三者之间的位置关系就是颜色测量中的照明观测几何条件，简称几何条件。 CIE在1971年和2004年分别推荐了几种透射样品测量的几何条件，具体如下：

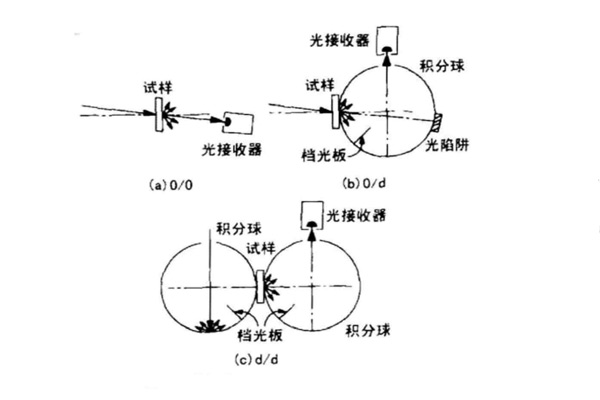

CIE1971透射样品颜色测量的几何条件：

1.垂直/垂直（符号为0/0）

如图（a）所示，照明光束的光轴与样品法线的夹角不应超过5°，照明光束的任何光线与其光轴之间的夹角不应超过5°，测量光束的几何结构与照明光束相同。放置样品时，只让规则透射部分的光辐射进入探测器，在该条件下测得的透射比称为规则透射比。

2.垂直/漫射（符号为0/d）

如图（b）所示，照明光束的光轴与样品法线的夹角不超过5°，照明光束的任何光线与其光轴之间的夹角不超过5°。用积分球收集半球形透射的光辐射通量，积分球内壁的反射比应一致，此时获得的测量值称为全透射比；如果在积分球上设置光泽陷阱，可以消除规则透射部分光辐射通量的影响，在该条件下测得的透射比称为漫透射比，此时对所设置的光泽陷的尺寸、形状和位置应作详细说明。如果探测器与光源的位置相互交换，则其照明与观察的几何条件为d/0。

3.漫射/漫射（符号为d/d）

如图（c）所示，用积分球对样品进行漫射照明，并用另一个积分球收集透过样品的光辐射通量，在该条件下测得的透射比称为双漫射透射比。在0/0照明与观察几何条件下测得的数值称为光谱透过率因数，而当几何条件为0/d或d/d时，测得的结果称为光谱透射比。

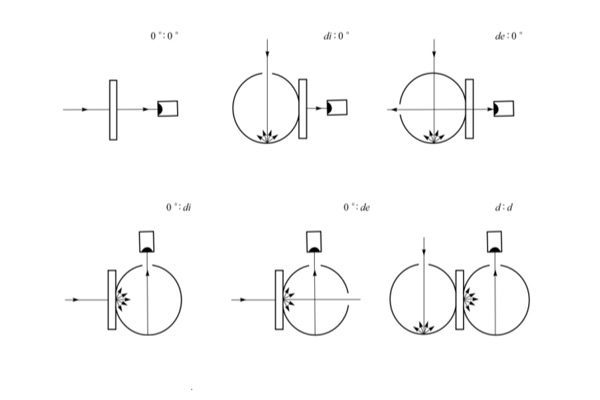

CIE2004透射样品颜色测量的几何条件：

（a）0°照明，0°接收（符号0°：0°）。入射与测量光束都是完全相同的正圆锥状，正圆锥的轴位于采样孔径中心的法线上，半径是5°，采用孔径的面辐射和角辐射以及探测器的面响应和角度响应都是均匀的。

（b）采样孔径被以第一参考平面为界的半球从各个方向均匀地照明（符号di：0°），测量光束同0°：0°几何条件的规定。

（c）漫射照明，0°接收（符号de：0°），几何条件满足di：0°，但当开放采样孔径（不放置样品），测量采样孔径中心及1°以内的范围时，没有直射到探测器上的光。

（d）0°方向照明，漫透射接收（符号0°：di），此几何条件与di：0°的光路相反。

（e）0°方向照明，漫透射接收，排除规则透射成分（符号0°：de），此几何条件与de：0°的光路相反。

（f）漫射照明，漫透射接收（符号d:d）。采用孔径被以第一参考平面为界的半球从各个角度均匀的照明，透射通量被以第二参考平面为界的半球从各个角度均匀的接收。

上述条件中，规则透射成分被排除的几何条件，给出的是透射因数，其余条件给出的是透射比。
