光电积分式测色仪和分光光度式测色仪原理

2024-07-12

颜色测量仪器即测色仪,一般是指使用某种方式或方法获取待测样品的三刺激值等颜色相关参数的仪器,根据测色原理的不同,可以分为两类:光电积分式测色仪和分光光度式测色仪。本文对光电积分式测色仪和分光光度式测色仪原理作了介绍。

光电积分式测色仪

光电积分式测色仪原理:

光电积分式测色仪是利用反射或者透射方式获取可见光范围内被测物的所有波长信息,然后经过一次性积分得到被测物的三刺激值,再计算出相应的颜色参数,其测量原理如下图所示。

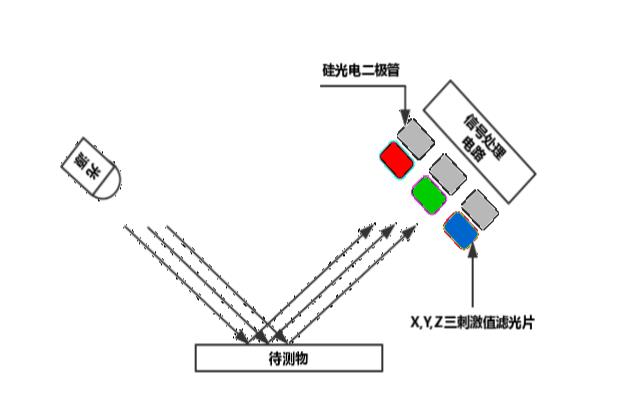

光电积分式测色仪原理反射

光电积分式测色仪主要由光源、探测器以及数模转换软件组成,其中探测器一般是采用有色玻璃滤光片进行校正的硅光电二极管或光电倍增管。光电积分式测色仪由于原理和结构的特点,尤其是有色玻璃滤光片的种类有限且加工工艺复杂,使得不同批次的滤光片往往存在一定的误差,故不能精确测量出被测物的三刺激值和相关的颜色参数,但对于两种待测物之间的颜色差异却可以准确测量,所以利用光电积分法进行颜色测量的仪器多为色差计。对于只需要控制物体颜色一致性,不需要进行配色的行业来说,光电积分式测色仪具有测量速度快、价廉且.精度适当的优点。

分光光度式测色仪

分光光度式测色仪原理:

分光光度式测色仪和光电积分测色仪不同,其并不是直接测量待测物的三刺激值,而是通过测量待测物的反射或者透射光谱,然后根据国际照明委员会推荐的某种颜色计算标准,进行计算得到待测颜色的三刺激值和其他颜色参数。

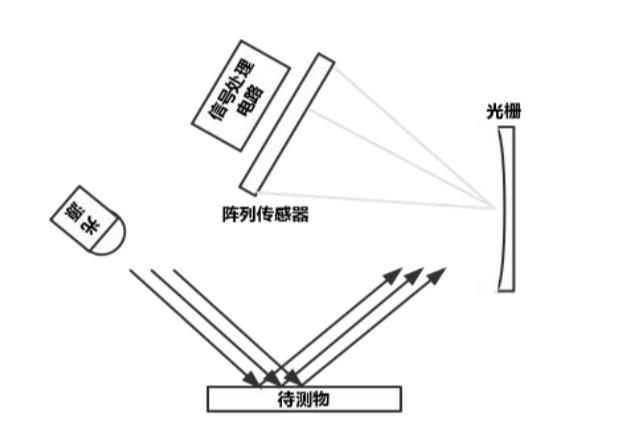

分光光度式测色仪的原理

上图是分光光度式测色仪的原理图。在分光光度式的测色仪中,最早常用的光源有钨丝灯和氙弧灯,随着工业的进步,目前通常使用在可见光波段范围内相对稳定的卤钨灯和氙灯,同时采用阵列探测器作为传感器,光栅作为色散器件,导致此类型的测色仪的结构复杂,体积较大,价格较高,难以实现普及。

分光光度式测色仪通过获取待测物的可见光光谱,进而计算出所需的各颜色参数,所以精度较光电积分式测色仪要高很多,它适用于具有配色或较高颜色精度的场合。
